Individueller Formenbau für Saucenflaschen übersetzt eine Markenidee in eine reproduzierbar herstellbare Verpackung. Entscheidend ist nicht allein die äußere Kontur. Material, Formverfahren, Mündung, Verschluss, Dosierung, Etikettierfläche, Abfülllinie und Prüfplan müssen vor dem Werkzeugstart als zusammenhängendes System definiert werden.
Ein serienfähiges Flaschenwerkzeug beginnt mit einem belastbaren Lastenheft und endet nicht beim ersten optisch guten Muster, sondern bei einer dokumentierten Freigabe von Flasche, Verschluss, Füllgut und Produktionsprozess.
Gracepack verbindet vorhandene Formenressourcen, Zeichnungsprüfung, Spritzguss- und Blasformkapazität, Musterabstimmung, Qualitätskontrolle und Exportvorbereitung in einem Projektablauf. Für Käufer ist das vor allem dann relevant, wenn sie nicht nur ein Werkzeug bestellen, sondern eine Saucenflasche benötigen, die sich füllen, verschließen, etikettieren, transportieren und wiederholt dosieren lässt.
1. Zuerst entscheiden: vorhandene Form anpassen oder neu entwickeln?
Nicht jedes Markenprojekt benötigt sofort ein neues OEM-Serienwerkzeug. Eine vorhandene Flaschenfamilie kann häufig durch Farbe, Verschluss, Etikett, Sleeve, Druck oder Sekundärverpackung differenziert werden. Dieser Weg reduziert Entwicklungsrisiko und Vorlauf, weil eine reale Geometrie bereits bemustert werden kann.
Ein neues Flaschenwerkzeug wird sinnvoll, wenn mindestens eine geschäftskritische Anforderung mit vorhandenen Formen nicht erreichbar ist:
- eine unverwechselbare Silhouette oder Griffzone gehört zur Markenpositionierung;
- Nennvolumen, Regalhöhe oder Packmaß erfordern eine eigene Proportion;
- die Flasche muss auf vorhandene Greifer, Sternräder, Fülldüsen oder Etikettierer abgestimmt werden;
- eine Kopfstandanwendung benötigt eine definierte Standfläche am Verschluss;
- Mündung, Dosierweg oder Verschlussfunktion müssen für Viskosität und Partikel angepasst werden;
- Gewichts-, Logistik- oder Restentleerungsziele sind mit einem Katalogmodell nicht erreichbar.
Gracepack kann für die Vorauswahl auf mehr als 500 Formenressourcen und über 5.000 Standard-Flaschentypen zurückgreifen. Das ist ein praktischer Vorteil gegenüber einer rein bildbasierten Handelsauswahl: Bevor Werkzeugkosten ausgelöst werden, lassen sich Referenzformen, reale Verschlüsse und Muster für einen Funktionsvergleich zuordnen. Erst wenn diese Vorprüfung die Projektziele nicht erfüllt, sollte die individuelle Werkzeugentwicklung beginnen.
| Entscheidungsweg | Geeignet, wenn | Vor der Freigabe prüfen |
|---|---|---|
| Vorhandene Form | Geometrie und Schnittstellen erfüllen die Kernfunktion | Material, Farbe, Verschluss, Etikett, Füll- und Dichtheitstest |
| Vorhandene Form mit projektbezogener Ausstattung | Grundkörper passt, einzelne Einsätze oder Dekoration unterscheiden das Produkt | technische Machbarkeit, Werkzeugänderung, Wiederholbarkeit und Eigentumsgrenzen |
| Neues Werkzeug | Form, Funktion oder Linie verlangt eine eigene Geometrie | Business Case, vollständige Produktdefinition, Prüfplan und Änderungsbudget |
2. Lastenheft: Die Sauce bestimmt mehr als die Flaschenform
Ein Foto oder eine Handskizze reicht als Ausgangsidee, aber nicht als Werkzeugfreigabe. Das technische Briefing sollte den gesamten Lebenszyklus abdecken: Abfüllung, Verschließen, Etikettieren, Verpacken, Transport, Lagerung und Gebrauch beim Verbraucher.
Für eine fundierte Anfrage werden mindestens folgende Angaben benötigt:
- Füllgut: Sauce, pH-Bereich, Öl- und Salzanteil, Alkohol, Aromen, Farbstoffe und größte Partikel;
- Rheologie: Viskosität mit Messmethode, Temperatur und Scherrate statt einer bloßen Angabe wie „dickflüssig“;
- Prozess: Kalt-, Warm- oder Heißabfüllung, Fülltemperatur, Kühlung, Pasteurisation und Linienleistung;
- Packungsziel: Nennvolumen, Füllhöhe, Zielgewicht, Gebrauchslage und gewünschte Restentleerung;
- Schnittstellen: Mündung, Verschluss, Liner oder Ventil, Fülldüse, Verschließkopf, Transport- und Etikettierflächen;
- Marke und Logistik: Silhouette, Farbe, Sichtfenster, Etikett, Kartonraster, Paletten- und Zielmarktanforderungen;
- Menge: Anlaufmenge, Jahresbedarf, Wachstumsszenario und gewünschte Zahl freigegebener Produktionswerkzeuge.
Bei einer Ketchup-Quetschflasche sind beispielsweise Wandrückstellung, Handkraft, Auslass und Restentleerung miteinander verbunden. Bei einer kopfstehenden Dressingflasche mit Ventilkappe kommen Öffnungsdruck, Nachtropfen, Dichtsitz und Standfläche hinzu. Die Form darf deshalb nicht isoliert von Sauce und Verschluss entwickelt werden.
3. 3D-Design und DFM: Aus der Kontur wird ein herstellbares Bauteil
Im CAD-Modell werden Volumen, Außenkontur, Mündung, Schulter, Etikettierfeld, Standboden, Radien und Entformungsrichtung definiert. Die Design-for-Manufacturing-Prüfung, kurz DFM, übersetzt diese Geometrie in die Grenzen des vorgesehenen Formverfahrens.
PET, PE und PP benötigen unterschiedliche Werkzeugkonzepte
Bei PET aus dem Streckblasprozess wird die Mündung im Regelfall bereits durch die spritzgegossene Preform bestimmt; das Flaschen-Blaswerkzeug formt vor allem Körper, Schulter und Boden. Bei extrusionsgeblasenen PE- oder PP-Flaschen entstehen Körper und Mündungsbereich in einem anderen Prozessablauf, einschließlich Quetschnaht und möglicher Nachbearbeitung. Verschlüsse, Ventilhalter oder separate Funktionsteile werden wiederum typischerweise spritzgegossen.
Damit kann ein Projekt mehrere Werkzeuge enthalten: Blasform für den Flaschenkörper, gegebenenfalls Preformwerkzeug, Spritzgusswerkzeug für Kappe oder Einsatz sowie Montage- und Prüfmittel. Eine pauschale Aussage wie „ein Flaschenwerkzeug“ verdeckt diese Kosten- und Schnittstellenstruktur.
DFM-Prüfpunkte für Saucenflaschen
- gleichmäßige, prozessgerechte Wanddickenverteilung und kontrollierte Materialverstreckung;
- ausreichend große Radien an Schulter, Griffmulde und Bodenübergängen;
- entformbare Hinterschneidungen, Logos und Texturen;
- stabile Standfläche ohne Kippeln oder übermäßiges Rocker-Bottom-Risiko;
- definierte Trennnaht, Quetschnaht und Entlüftungsbereiche;
- genügend steife Etikettier- und Greifflächen;
- zugängliche Messpunkte und eindeutig bemaßte Funktionsschnittstellen.
Simulationen können Materialfluss, Verstreckung, Kühlung oder Verzug früh sichtbar machen. Welche Software und Simulationsart sinnvoll ist, hängt jedoch vom Prozess ab. Für Gracepack muss eine projektspezifische Simulation vor Beauftragung ausdrücklich bestätigt werden; sie wird nicht pauschal als Standardleistung vorausgesetzt.
4. Prototyping: Jede Musterstufe beantwortet andere Fragen
Ein Prototyp ist nur dann wertvoll, wenn vorab feststeht, welche Entscheidung er absichern soll. Ein 3D-gedrucktes Modell kann Form, Griffgefühl, Regalwirkung, Etikettenfläche, Nennvolumenabschätzung und mechanischen Freigang an Anlagen prüfen. Es besitzt jedoch nicht automatisch die Transparenz, Rückstellung, Barriere, Wanddickenverteilung oder Dichtfunktion des späteren Serienteils.
| Musterstufe | Sinnvolle Fragen | Nicht belastbar ableitbar |
|---|---|---|
| Digitales Rendering | Proportion, Markenwirkung, Dekorationsvarianten | Haptik, reale Farbe, Anlagenlauf, Dichtheit |
| 3D-Druck | Größe, Griff, Volumen, Etikettenfläche, Kollisionsprüfung | Serienmaterial, Quetschkraft, Barriere, Serienoptik |
| Muster aus vorhandener Referenzform | Material- und Verschlussvorauswahl, Füllversuch | Funktion der neuen Geometrie |
| Werkzeug-Erstmuster | Maße, Gewicht, Wandverteilung, Oberfläche, Montage | langfristige Prozessfähigkeit ohne Serienlauf |
| Seriennaher Pilotlauf | Takt, Streuung, Linie, Verpackung, Transport | zukünftige Stabilität ohne laufende Prozesskontrolle |
Gracepack nutzt Zeichnungen und reale Verpackungsmuster, um Flaschenform, Mündung, Verschluss und Etikettenzone vor der Werkzeugfreigabe abzugleichen. Das verhindert nicht jede Korrekturschleife, macht aber Abweichungen früher messbar. Ein Pilotwerkzeug oder ein additiv gefertigter Funktionseinsatz ist eine mögliche Projektoption, keine automatisch notwendige Stufe; Nutzen, Materialnähe, Stückzahl und Übertragbarkeit auf das Serienwerkzeug müssen vorab bewertet werden.
5. Werkzeugkonzept: Kavitäten, Werkstoff und Kühlung aus dem Mengenplan ableiten
Die Zahl der Kavitäten darf nicht allein aus dem niedrigsten Stückpreis abgeleitet werden. Mehr Kavitäten erhöhen die theoretische Ausbringung, aber auch Werkzeuggröße, Investition, Balance-, Kühl- und Wartungsaufwand. Maßgeblich sind Jahresbedarf, Maschinentyp, geplanter Zyklus, Ausschussannahme, Rüststrategie und gewünschte Redundanz.
Für das Werkzeugbriefing sollten Käufer folgende Punkte schriftlich festhalten:
- Formverfahren, Maschinenschnittstelle und zulässige Werkzeugabmessungen;
- Kavitätenzahl und eindeutige Kavitätenkennzeichnung am Produkt;
- Werkzeugwerkstoff, Härte- oder Oberflächenanforderung und erwartetes Wartungskonzept;
- Kühlkreise, Entlüftung, Trennlinie, Einsätze und austauschbare Verschleißbereiche;
- gewünschtes Finish: hochglänzend, matt, strukturiert oder mit erhabener/vertiefter Markierung;
- Lieferumfang von 2D-/3D-Daten, Ersatzteilen, Prüfmitteln und Bemusterungsbericht;
- Eigentum, Lagerort, Wartung, Änderungsfreigabe und Vorgehen am Ende der Nutzung.
Der konkrete Werkzeugstahl oder eine Aluminiumlegierung sollte erst nach Prozess, Material, Oberflächenziel, erwarteter Laufleistung und Wartungsumgebung festgelegt werden. Ein bestimmter Stahlname ist kein allgemeines Qualitätsversprechen. Ebenso muss ein Heißkanal bei Spritzgussteilen anhand Teilegewicht, Material, Farbwechsel, Angussqualität, Wartung und Wirtschaftlichkeit bewertet werden.
6. Werkzeugfertigung und Projektsteuerung: Übergaben sichtbar machen

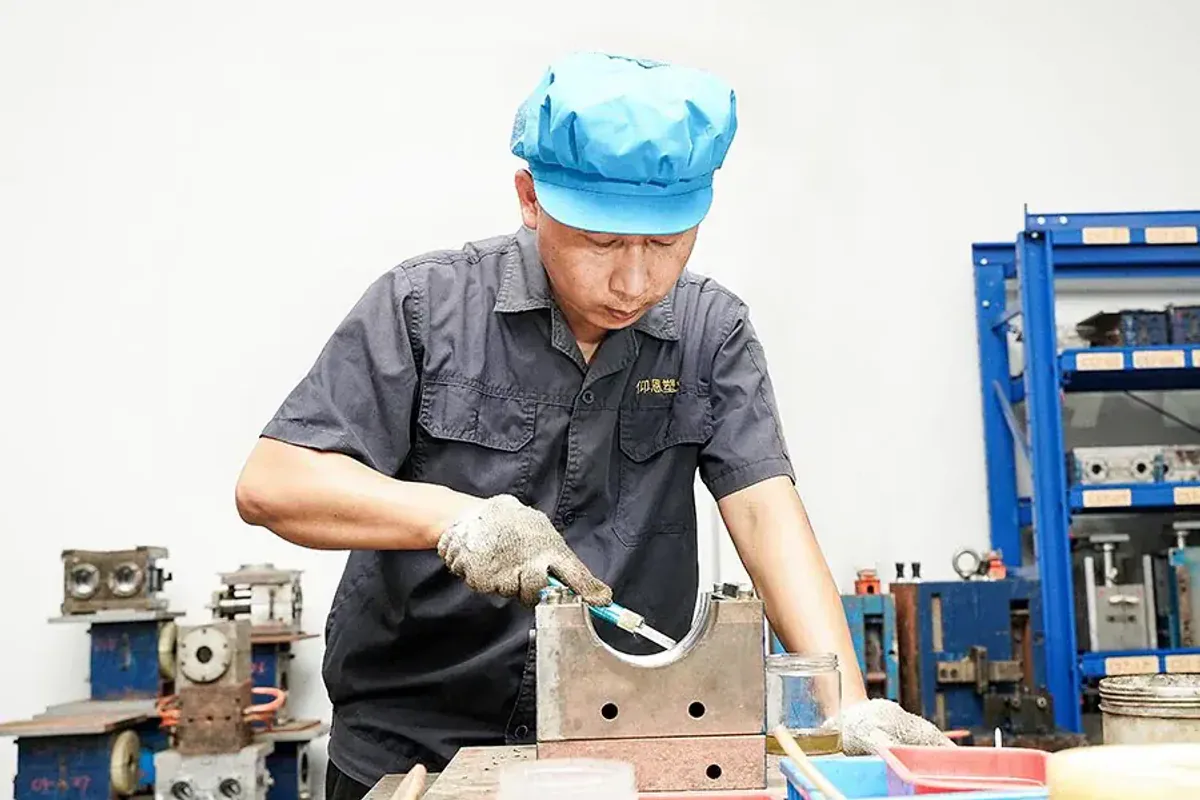

Nach der Designfreigabe beginnt die Detailkonstruktion des Werkzeugs. CNC-Bearbeitung, Erodieren, Schleifen, Polieren, Strukturieren und Montage sind mögliche Fertigungsschritte; welche davon eingesetzt werden, hängt von Geometrie und Werkzeugaufbau ab. Gracepack verfügt über Formenprüfung und koordiniert die Überführung in Spritzguss und Blasformen. Die konkrete Bearbeitungstechnologie und der Herstellort einzelner Werkzeugkomponenten sollten im Angebot projektbezogen bestätigt werden.
Der größere Unterschied zu einem reinen Handelsmodell liegt in den Übergaben: Vertrieb, technische Prüfung, Musterraum, Produktion, Qualitätskontrolle und Exportvorbereitung arbeiten mit derselben freigegebenen Spezifikation. Im vorhandenen Produktionsverbund stehen 15 Spritzgussmaschinen, 13 Blasformmaschinen und neun automatische Linien für Verpackungsprojekte zur Verfügung. Diese Ressourcen ersetzen keine projektspezifische Kapazitätsbestätigung, ermöglichen aber die Abstimmung von Flasche, Verschluss und Serienprozess innerhalb eines durchgängigen Ablaufs.
Ein belastbarer Projektplan enthält Meilensteine statt nur eines Endtermins:
- Lastenheft und Referenzmuster bestätigt;
- 3D-Produktdesign und DFM-Kommentare geschlossen;
- 2D-Zeichnung mit kritischen Maßen freigegeben;
- Werkzeugkonstruktion und Schnittstellen bestätigt;
- Werkzeugfertigung und interne Vorprüfung abgeschlossen;
- Erstmusterbericht und Muster versandt;
- Korrekturen geschlossen und Freigabemuster signiert;
- Seriennaher Lauf, Verpackungsprüfung und Produktionsfreigabe abgeschlossen.

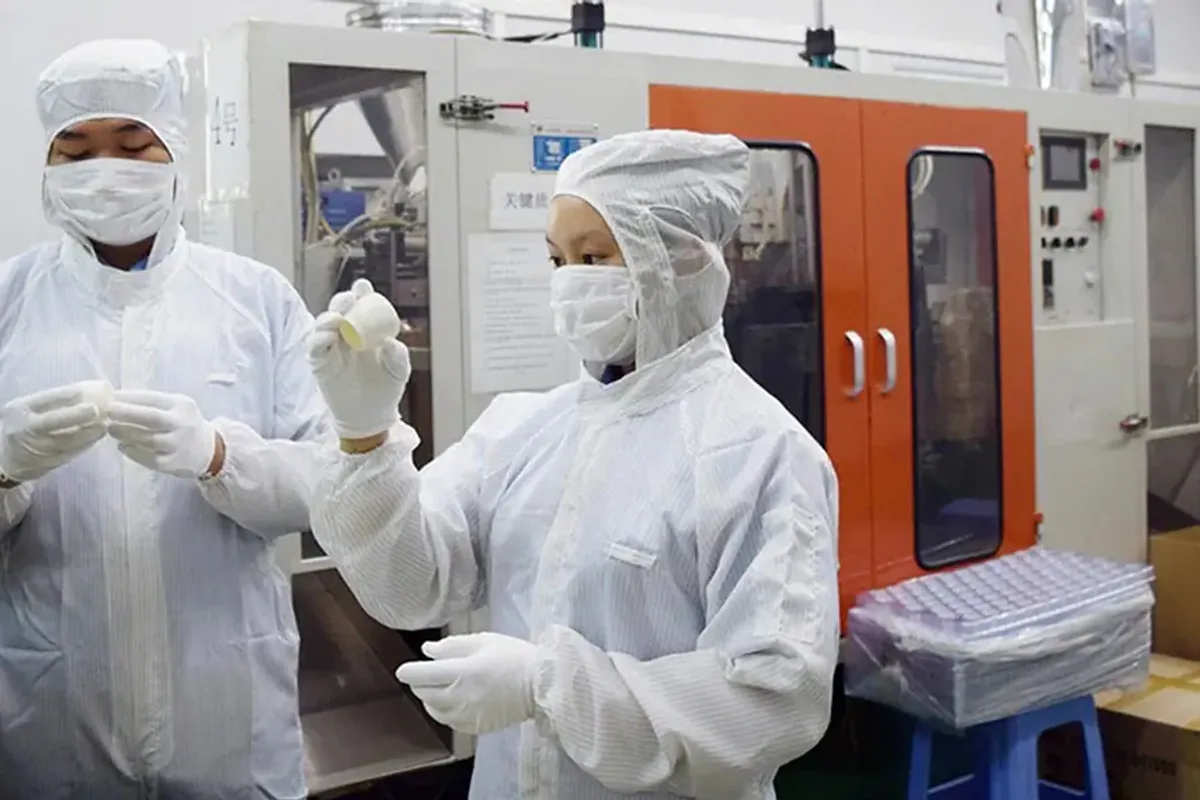

7. T1, T2 und T3: Nicht der Name, sondern der Nachweis zählt
T1 bezeichnet in vielen Projekten die erste Bemusterung aus dem neuen Werkzeug; T2 und T3 sind nachfolgende Korrekturschleifen. Diese Begriffe sind jedoch keine universell festgelegten Qualitätsstufen. Im Auftrag muss stehen, was pro Schleife geliefert, gemessen und freigegeben wird.
Eine aussagekräftige Erstmusterung dokumentiert Werkzeugrevision, Maschine, Materialcharge, Farbe, Prozessparameter, Kavität und Konditionierungszeit. Gemessen werden nicht wahllos alle sichtbaren Maße, sondern die für Funktion und Linie kritischen Merkmale.
| Prüffeld | Typische Merkmale | Entscheidungsfrage |
|---|---|---|
| Maß und Volumen | Höhe, Durchmesser, Mündung, Füllvolumen, Gewicht | Passt das Teil zu Zeichnung, Verschluss, Linie und Packmaß? |
| Wand und Form | Wanddickenverteilung, Symmetrie, Verzug, Standboden | Ist die Flasche stabil, quetschbar und reproduzierbar? |
| Oberfläche | Trennnaht, Grat, Einfall, Schlieren, Transparenz, Textur | Entspricht die sichtbare Qualität dem Marken- und Prozessziel? |
| Funktion | Verschlusssitz, Drehmoment, Ventil, Dosierung, Restentleerung | Funktioniert Flasche und Verschluss mit der Originalsauce? |
| Belastung | Dichtheit, Kopfstand, Fall, Temperatur, Transport | Bleibt die Packung im vorgesehenen Lebenszyklus intakt? |
| Produktion | Zyklus, Ausschussbilder, Kavitätenvergleich | Ist ein stabiler Serienprozess plausibel und nachweisbar? |
Für Maß- und Toleranzvereinbarungen an Kunststoffformteilen bietet ISO 20457:2026 einen aktuellen Rahmen. Die Norm betont, dass funktional erforderliche Toleranzen mit der Fähigkeit des gewählten Herstellverfahrens abgestimmt und in den Produktdefinitionsdaten festgelegt werden müssen. Ihr direkter Anwendungsbereich umfasst vor allem definierte Formverfahren wie Spritzgießen; für blasgeformte Flaschen sind passende Regeln und Annahmebedingungen projektspezifisch zu vereinbaren.
8. Serienfreigabe: Flasche, Verschluss, Sauce und Linie gemeinsam validieren
Ein maßlich freigegebenes Leerteil kann im realen Einsatz dennoch versagen. Öl, Säure, Salz, Temperatur, Innendruck, Partikel und Lagerdauer verändern die Beanspruchung. Die Freigabe sollte deshalb eine Quetschflasche für dickflüssige Würzsaucen mit der tatsächlichen Rezeptur und nicht nur mit Wasser bewerten.
Für Kunststoffverpackungen mit Lebensmittelkontakt ist außerdem zu prüfen, welche Konformitätsunterlagen für Material, Additive, Farbe, Verschluss und Einsatz erforderlich sind. Die Verordnung (EU) Nr. 10/2011 regelt Kunststoffmaterialien und -gegenstände für den Lebensmittelkontakt, einschließlich Migrationsanforderungen. Ein vorhandener Bericht für ein ähnliches Material ersetzt nicht automatisch die Bewertung der konkreten Packung, der vorgesehenen Lebensmittelart sowie Zeit- und Temperaturbedingungen.
Die Serienfreigabe sollte mindestens umfassen:
- signiertes Grenz- oder Freigabemuster mit Zeichnungsrevision;
- vereinbarte Prüfmethoden, Konditionierung und Annahmekriterien;
- Ergebnis der Füll-, Verschließ- und Etikettierversuche bei realistischer Taktung;
- Dichtheits-, Lager-, Fall- und Transporttests nach Projektanforderung;
- Stückliste für Flasche, Verschluss, Dichtelement, Farbe und Dekoration;
- Rückverfolgbarkeit nach Materialcharge, Maschine, Werkzeug und Kavität;
- Änderungsprozess für Material, Geometrie, Werkzeugreparatur und Lieferkette.
Eine AQL-Stichprobe kann die Annahme eines Produktionsloses unterstützen, belegt aber nicht allein die Prozessfähigkeit. Kontinuierliche Maße wie Gewicht, Höhe oder Finish-Abmessungen benötigen geeignete Messdaten; kritische Funktionsfehler benötigen eigene Kontrollen und klar definierte Reaktionen.
9. Wirtschaftlichkeit: Werkzeugpreis und Stückpreis gemeinsam rechnen
Der niedrigste Werkzeugpreis ist nicht automatisch die wirtschaftlichste Lösung. Für eine belastbare Make-or-Buy-Entscheidung sollten Käufer die Gesamtkosten über die geplante Laufzeit betrachten:
Gesamtkosten = Entwicklung + Werkzeug + Muster- und Korrekturschleifen + Stückkosten + Dekoration + Qualitätskosten + Verpackung und Logistik + Wartung und Ersatzteile.
Eine leichtere Flasche kann Material und Fracht reduzieren, aber höhere Ausschuss-, Dichtheits- oder Linienrisiken verursachen. Ein Werkzeug mit mehr Kavitäten kann den rechnerischen Ausstoß erhöhen, aber bei kleineren Abrufen Kapital binden. Eine außergewöhnliche Kontur kann die Marke stärken, zugleich Karton- und Palettenausnutzung verschlechtern. Diese Zielkonflikte sollten vor der Designfreigabe mit realen Mengen- und Logistikdaten bewertet werden.
Für Private-Label-Projekte kann eine Eigenmarken-Flasche für BBQ-Sauce aus einer vorhandenen Familie wirtschaftlicher sein als ein vollständiger Neubau. Ein eigenes Werkzeug ist dann gerechtfertigt, wenn der zusätzliche Marken- oder Funktionsnutzen die Investition und das Änderungsrisiko trägt.
10. Übergabe an die OEM-Serie: Was nach der Freigabe bestehen bleiben muss
Nach dem freigegebenen Pilotlauf wird der Prozess in Produktions- und Prüfdokumente überführt. Besonders wichtig sind Versionskontrolle und Änderungsdisziplin: Das freigegebene Muster, die Zeichnung und der Prüfplan müssen dieselbe Revision beschreiben. Werkzeugkorrekturen, Materialwechsel, neue Farbe, Gewichtsreduzierung oder ein anderer Verschluss dürfen nicht stillschweigend in die Serie einfließen.
Für Wiederholaufträge sollten Werkzeugstatus, Wartung, auffällige Kavitäten, Prozessfenster und letzte Prüfresultate nachvollziehbar bleiben. Gracepack ergänzt diese technische Übergabe durch Musterraum, Qualitätskontrolle, Kartonabstimmung und Exportvorbereitung. Damit wird das Werkzeug nicht als isolierter Metallblock betrachtet, sondern als Teil einer lieferfähigen OEM-Verpackung.
11. Häufig gestellte Fragen zum Formenbau für Saucenflaschen
Wann lohnt sich ein individuelles Werkzeug für Saucenflaschen?
Wenn vorhandene Formen die notwendige Markenform, Funktion, Anlagenkompatibilität oder Logistikwirkung nicht erreichen und die erwartete Serienmenge die einmaligen Entwicklungs- und Validierungskosten trägt. Ein Vergleich mit realen Standardmustern sollte der Investitionsentscheidung vorausgehen.
Reicht ein 3D-gedruckter Prototyp für die Serienfreigabe?
Nein. Er ist sehr nützlich für Geometrie, Ergonomie, Volumen, Etikettenfläche und Freigang. Serienmaterial, Wanddickenverteilung, Quetschkraft, Dichtheit, Transparenz und Prozessstreuung lassen sich daraus nicht zuverlässig freigeben.
Welche Unterlagen sollten vor dem Werkzeugstart freigegeben sein?
Mindestens 3D-Datensatz, bemaßte 2D-Zeichnung, Material und Prozess, Verschlussreferenz, kritische Maße, Dekorationszone, Prüfplan, Lieferumfang sowie Eigentums-, Wartungs- und Änderungsregeln. Jede Datei benötigt eine eindeutige Revision.
Was gehört in einen T1-Bericht?
Werkzeug- und Zeichnungsrevision, Maschine, Materialcharge, Prozesseinstellungen, Kavitätenzuordnung, Maße, Gewicht, Volumen, Wandverteilung, Optik und die vereinbarten Funktionsprüfungen. Abweichungen benötigen Verantwortliche, Korrekturmaßnahme und Termin für die nächste Prüfung.
Fazit: Werkzeugentwicklung mit prüfbaren Freigabepunkten starten
Ein individueller Formenbau für Saucenflaschen ist erfolgreich, wenn Gestaltung, Herstellverfahren, Verschluss, Sauce, Abfülllinie und Wirtschaftlichkeit vor dem Stahlschnitt zusammengeführt werden. Die wichtigsten Risikosenker sind eine ehrliche Standardform-Vorprüfung, revidierte Produktdaten, klar begrenzte Prototypziele, ein schriftlicher T1-Prüfplan und eine seriennahe Validierung.
Senden Sie Gracepack Ihre Skizze oder 3D-Datei, Zielvolumen, Fülldaten, Verschlussreferenz, Jahresmenge und Anforderungen der Abfülllinie. Wir prüfen zunächst geeignete vorhandene Formen und Muster. Wenn eine Neuentwicklung technisch und wirtschaftlich sinnvoll ist, stimmen wir Werkzeugumfang, Bemusterung und Freigaben projektbezogen ab. Für die Material- und Dichtheitsbewertung können Sie zusätzlich Ihre Originalrezeptur oder definierte Prüfflüssigkeit bereitstellen.
